Расчёт продавливания

Один экран для исходных данных, нормативного рисунка, расчётного контура и проверяемого протокола. В показанном состоянии выбрана российская схема: торец стены у края плиты.

PWA: телефон и компьютер Схема и обозначения в каждой проверке Требуется контрольная сверка со SCAD
Расчёт работает в режиме инженерной альфы.

Российское ядро выполняет проверку бетона, строит применимые контуры и подбирает поперечную арматуру. До производственного применения результаты необходимо сверять с ручным расчётом и SCAD; Eurocode 2 пока остаётся справочным разделом.

Исходные данные

Поля меняются по выбранной схеме и норме.

Расчётная схема

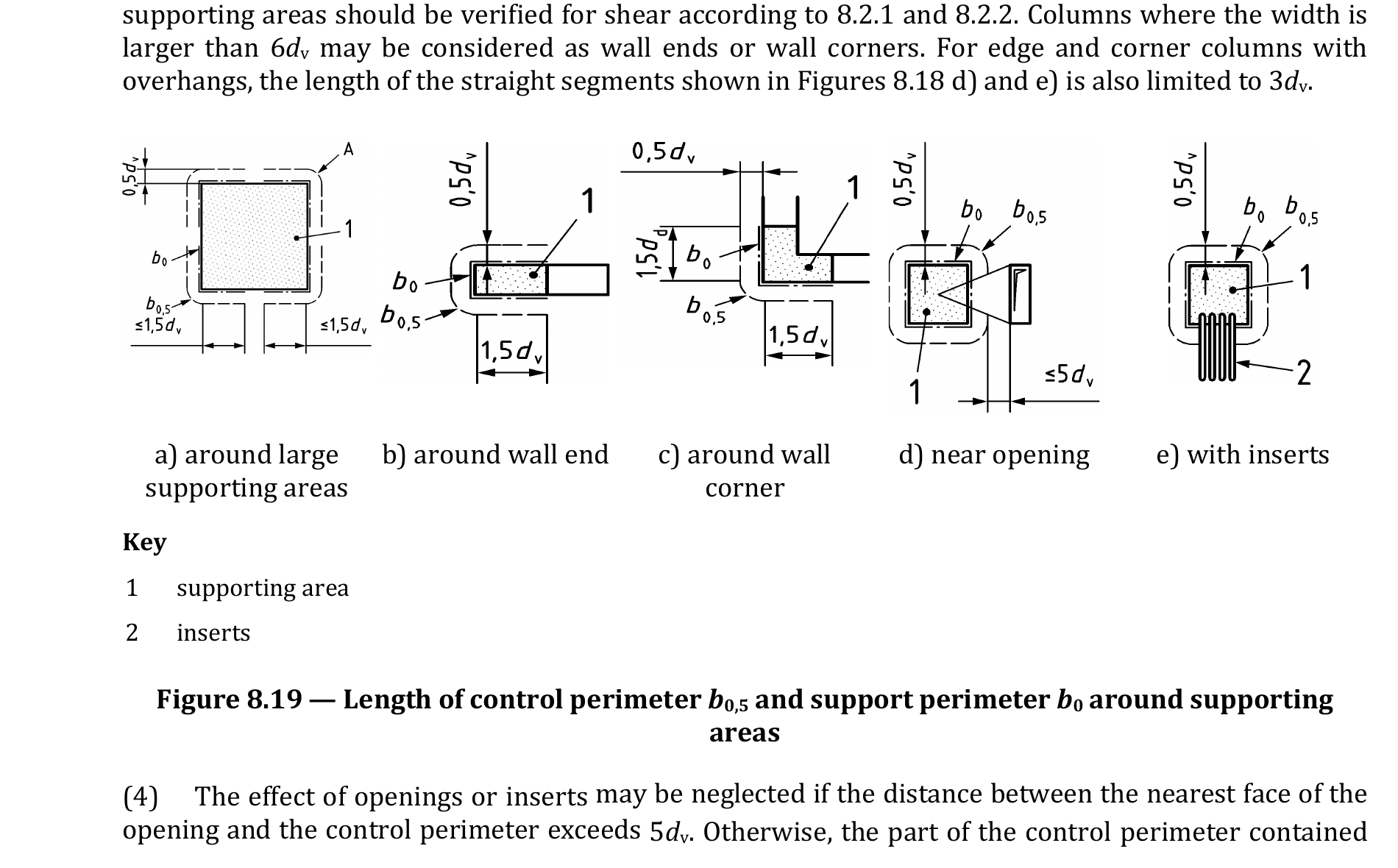

В EC2:2023 эта схема использует отдельную геометрию wall end. В российском модуле ей соответствует сценарий СП 430, но формулы и контуры не смешиваются.

Норма и проект

Связку редакций СП и область применения предстоит утвердить до начала численной реализации.

Геометрия
Рабочая высота h0x — рассчитывается—
Рабочая высота h0y — рассчитывается—

cnom задаётся до поверхности ближайшего продольного стержня со стороны растянутой арматуры. Программа учитывает половину диаметра и взаимное положение рядов: h0x = h − ax, h0y = h − ay. Контуры перестраиваются автоматически.

Усилия

Введите полные усилия из расчётной модели. Для силы используется модуль за вычетом противоположных сил внутри пирамиды; нормативную долю моментов приложение применяет само.

Материалы

Длительность сочетания изменяет Rbt по СП 63, п. 6.1.12. Øsw — диаметр вертикальных элементов поперечной арматуры против продавливания: шпилек или ветвей хомутов. Продольные Øx и Øy задаются выше и используются для вычисления рабочих высот.

Особые условия

Подбор проверяет тип и диаметр элемента, анкеровку, число рядов, шаги и внешний контур.

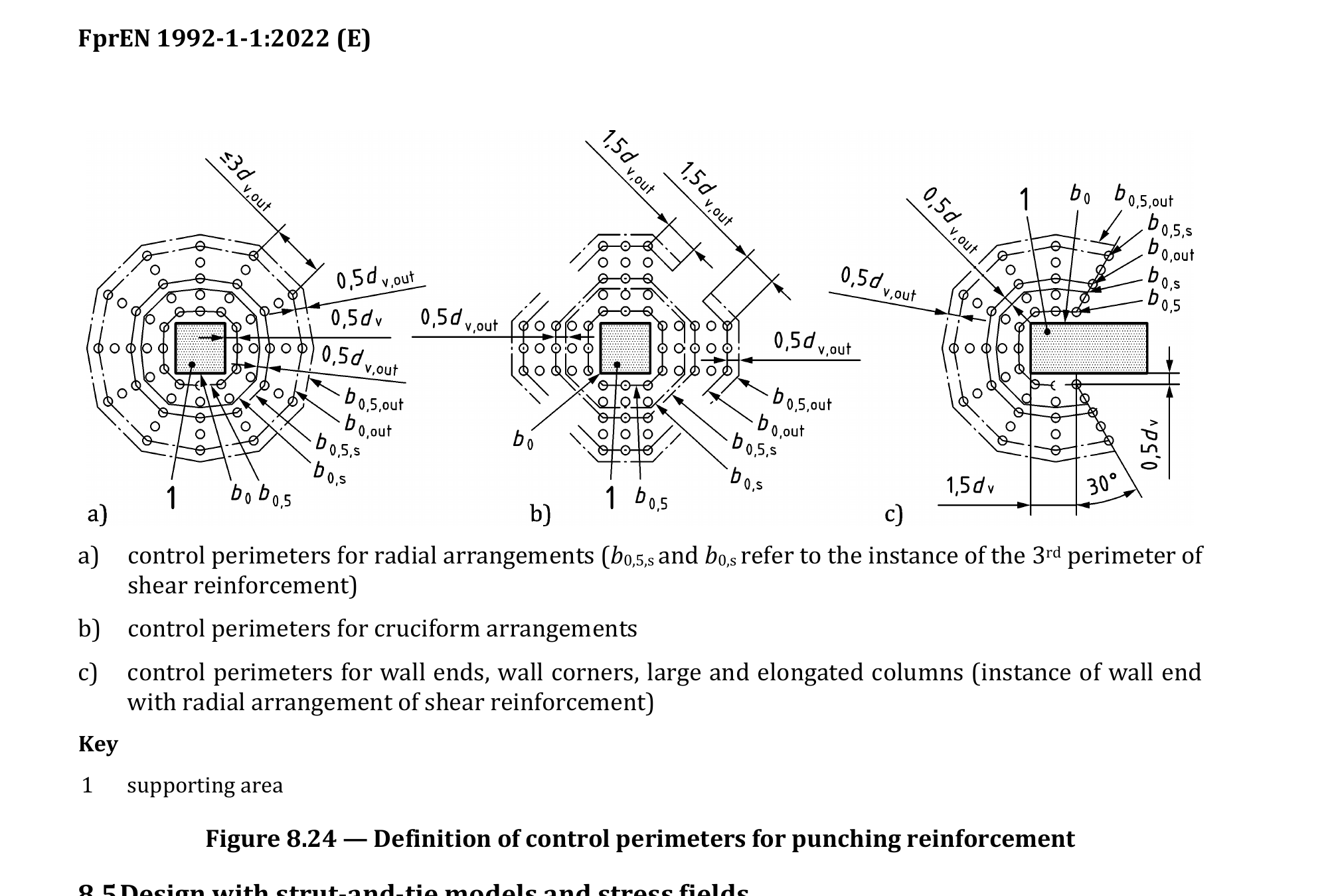

Нормативный рисунок и обозначения

Российский сценарий: торец стены у края плиты.

Открыть PDF-источник

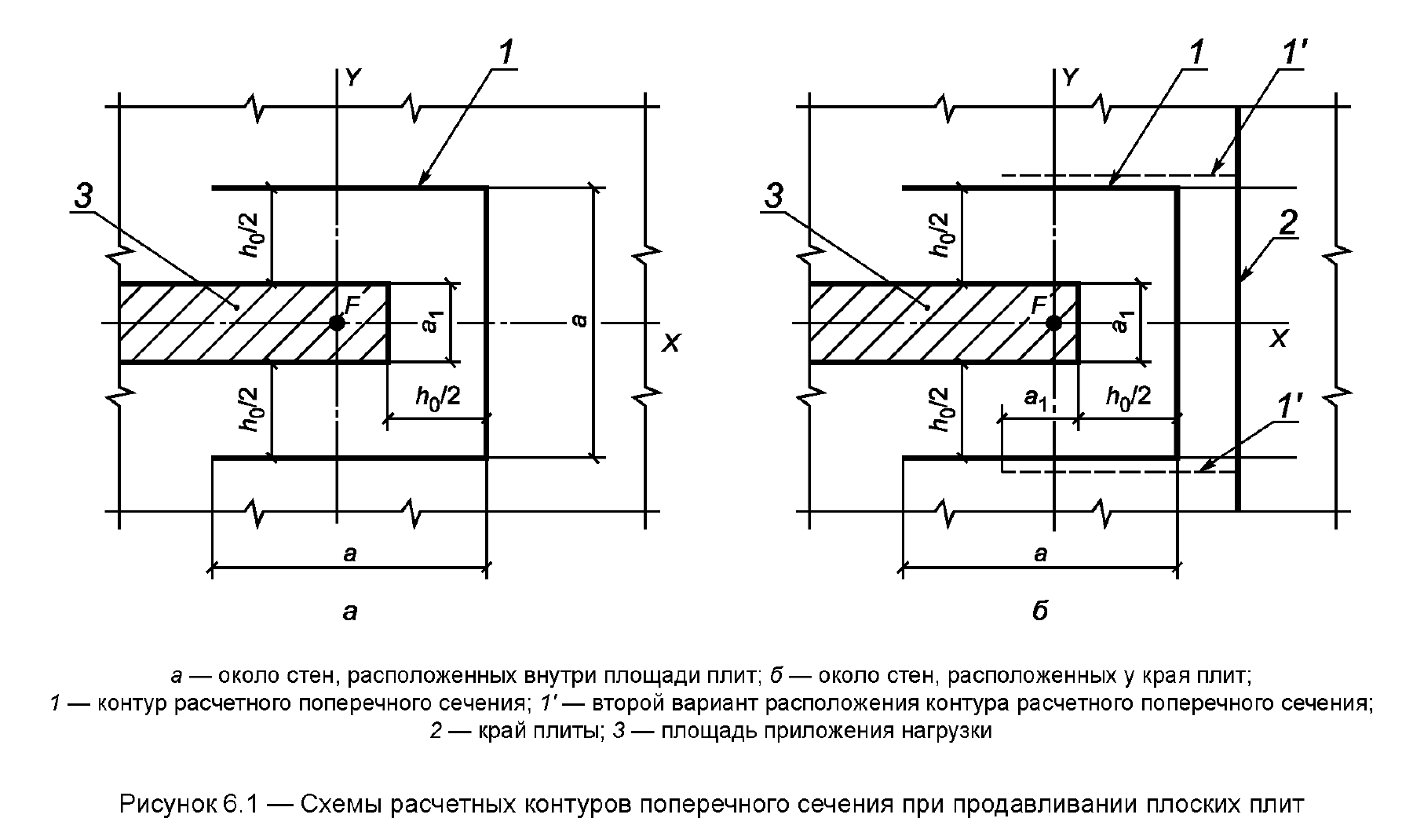

Рисунок 6.1 СП 430.1325800.2018. Схемы расчётных контуров при продавливании плоских плит; справа показана стена у края плиты.
Источник: СП 430.1325800.2018, п. 6.3.8, рисунок 6.1, схема б.Стр. 20 печатной версии (стр. 24 PDF): контуры 1 и 1′, край плиты 2, площадка приложения нагрузки 3.Фрагмент воспроизведён из указанного PDF для обсуждения макета. Перед выпуском нужно подтвердить лицензию и редакцию первоисточника.

Расчётный чертёж по введённым данным

Интерактивный план расчётных контуров продавливания Контуры будут построены после ввода размеров.
Бирюзовый пунктир — расчётный контур. После подбора на чертеже появятся все ряды поперечной арматуры, их привязки и шаги.
Под изображением всегда фиксируются: норма, пункт, номер рисунка, страница PDF и пояснение обозначений.
Расчётный протокол

Запустите российский расчёт, чтобы увидеть входы, формулы, свойства каждого контура и результаты проверок.

Поведение на мобильном устройстве

Чертёж показан первым. После него — компактные поля и сводка. На малом экране появляется закреплённая кнопка перехода к результату; все важные действия имеют текстовую подпись и удобную зону касания.

Пояснение к полю
