Продавливание фундаментной плиты

Схема расчёта

Что проверяем

Одна внутренняя прямоугольная или круглая опора. Сосредоточенную силу уменьшаем на вручную введённую суммарную встречную силу в пределах основания пирамиды продавливания.

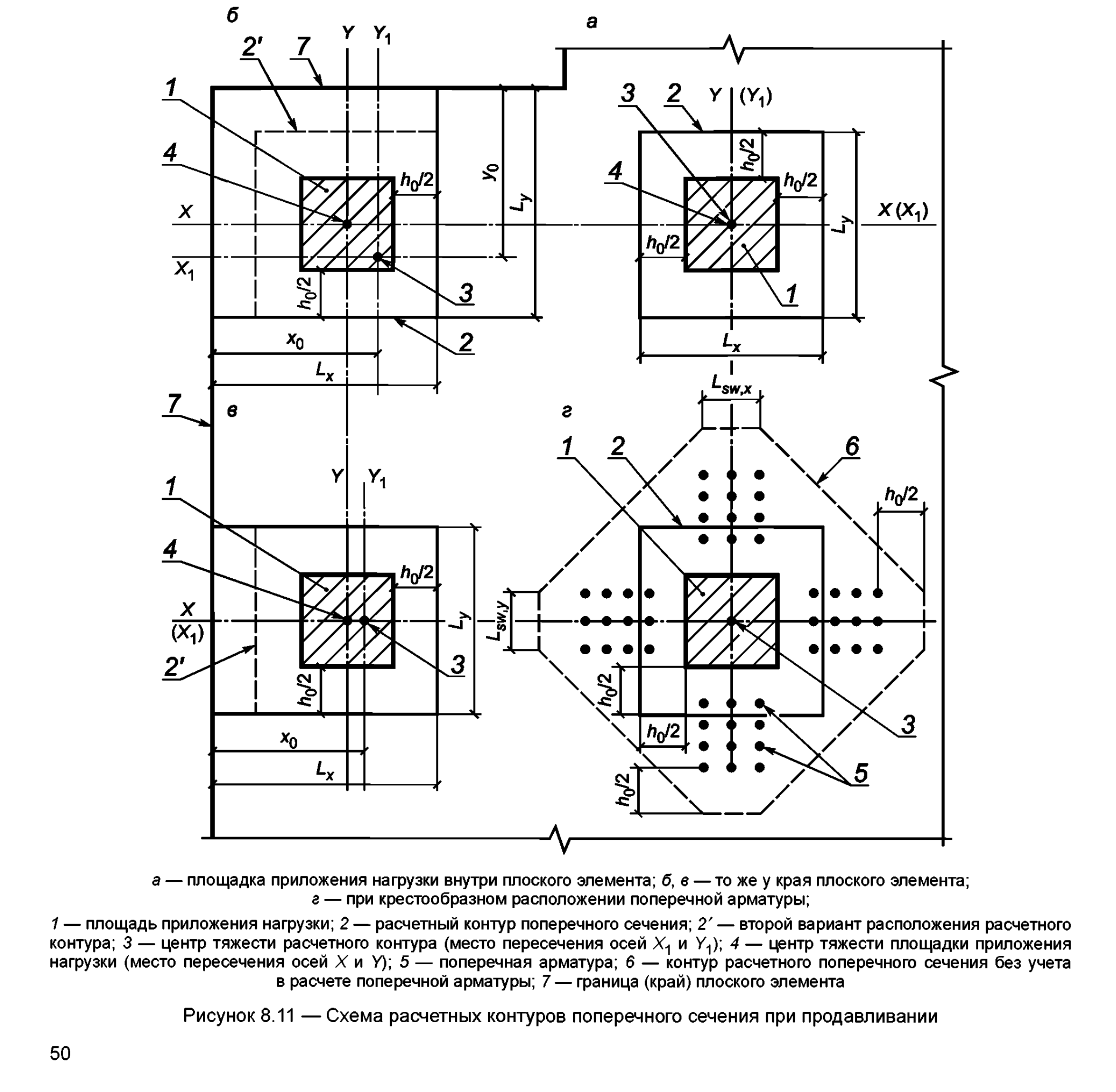

Рисунок 8.11 СП 63: вверху справа внутренний прямоугольный контур без поперечной арматуры, внизу справа пример крестообразного расположения поперечной арматуры и внешнего контура. — **СП 63.13330.2018, рис. 8.11, стр. 50 печатного издания (стр. 55 PDF).** Схема «а» — контур внутренней прямоугольной площадки; схема «г» — пример **крестообразной** поперечной арматуры, не раскладка равномерных рядов. Для заданной равномерной раскладки ниже приведён рис. 8.13. Фактическую раскладку и контуры показывает расчётный чертёж после формы. Фрагмент официального издания Стандартинформ сверен постранично 29.09.2026; публикация — по решению владельца сайта от 30.09.2026. Открыть PDF-источник ↗

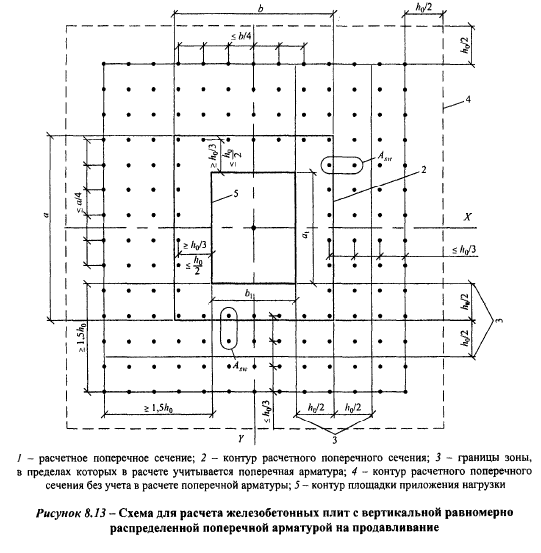

Рисунок 8.13 СП 63: равномерно расположенные ряды поперечной арматуры вокруг прямоугольной площадки, расчётная полоса и внешний контур. — **СП 63.13330.2018, рис. 8.13, стр. 53 печатного издания (стр. 58 PDF).** Нормативная схема равномерной поперечной арматуры. Это не результат для введённых размеров: программа строит собственный план и разрез рядов после расчёта. Анкеровка на схеме не проверяется. Открыть страницу в PDF ↗

Границы этой версии

Нет расчёта основания, давления грунта, моментов, краёв и отверстий, свай, капителей и автоматического подбора поперечной арматуры. Заданную равномерную раскладку можно проверить только у внутренней прямоугольной колонны. Если реакция нецентрирована, эта проверка не подходит.

Карточка СП 63 на портале Росстандарта ↗

Исходные данные

Введите параметры

Вид проверки

Только бетонВнутренняя прямоугольная или круглая колонна; СП 63, п. 8.1.47. Бетон и заданная поперечная арматураТолько внутренняя прямоугольная колонна: равномерные ряды, внешний контур и отдельная ручная реакция для него.

Геометрия, мм Форма колонны

Ширина колонны bₓмм Ширина колонны bᵧмм

Толщина плиты hмм Защитный слой cₙₒₘмм Диаметр нижней сетки Øxмм Диаметр нижней сетки Øyмм Ближайший к нижней грани слой

cₙₒₘ — от нижней поверхности плиты до поверхности ближайшего стержня. Порядок слоёв нужен для h₀x и h₀y.

Материал и сочетание

Тяжёлый бетон Длительность нагрузок

γb₁ принимается по п. 6.1.12 СП 63. Другие коэффициенты условий работы эта версия не учитывает.

Силы одного сочетания, кН

Сила колонны NкН Встречная сила RₒₚₚкН

Rₒₚₚ — суммарная сила, не давление. Введите вручную итог по расчётной модели только в пределах основания пирамиды продавливания (п. 8.1.46). Приложение не интегрирует реакцию грунта.

Заданная равномерная поперечная арматура

Проверяются замкнутые ряды вертикальных стержней. Количество стержней вдоль каждой стороны программа определяет по предельному тангенциальному шагу п. 10.3.17; это предлагаемая раскладка, которую нужно сопоставить с проектом. Увеличенный радиальный шаг 0,5h₀ здесь не рассматривается.

Класс поперечной арматуры Диаметр Øsw Первый ряд a₁ от грани колоннымм Радиальный шаг sᵣмм Число рядовшт.

Задайте ряды: приложение покажет габариты внешнего контура, для которого нужна отдельная встречная сила.

Встречная сила Rₒₚₚ,внеш для внешнего контуракН

Это новая суммарная сила из той же расчётной модели и сочетания, но для основания пирамиды внешнего контура. Не копируйте сюда Rₒₚₚ базового контура автоматически; показанный габарит контура не задаёт площадь суммирования.

Подтверждаю, что Rₒₚₚ,внеш определена для этого внешнего контура по расчётной модели, её равнодействующая центрирована и она не получена из Rₒₚₚ базового контура пропорцией. Подтверждаю, что весь внешний контур расположен в теле плиты; на него не влияют свободные края, отверстия, сваи или изменения толщины. Подтверждаю проектное решение надёжной анкеровки поперечных стержней по п. 10.3.19 СП 63. Приложение длину и детали анкеровки не рассчитывает.

Подтверждаю: колонна внутренняя, плита постоянной толщины; нет влияющих отверстий, свободных краёв, свай и моментов; N и Rₒₚₚ центрированы и относятся к одному сочетанию. Иные коэффициенты условий работы бетона не требуются.

По введённым данным

Расчётные схемы

До расчёта показана условная схема без численных размеров.

План опоры и расчётного контуравид сверху

колонна контур проверки

Пунктир — контур проверки на расстоянии 0,5h₀, не граница зоны, из которой суммируют реакцию грунта.

Разрез по оси X · нижняя сеткапринципиальная схема

X — продольный стержень Y — стержни в сечении

h: —
cₙₒₘ: —
Øx / Øy: —
Слой у нижней грани: —
aₓ / aᵧ: —
h₀ₓ / h₀ᵧ: —

Горизонтальные размеры, число и шаг стержней нижней сетки на рисунке условны; численные размеры сечения приведены под ним. Стрелка Rₒₚₚ обозначает только введённую вручную равнодействующую: ни распределение давления, ни зона сбора реакции не определяются. Поперечная арматура против продавливания на этом разрезе не показана; её план выводится отдельно в соответствующем режиме.

Проверка бетона · СП 63, п. 8.1.47

Результат

Заполните исходные данные и подтвердите область применения. Для знакомства с расчётом можно загрузить контрольный пример.
